ลองมาดูจุดต่อสายดินของ Accord ตาเพชร อีกที่ รวมทั้ง Coupe, Sedan และ Wagon จะมีจุดต่อ ground ลงตัวถังทั้งคันอยู่ประมาณ 24 จุด คือ Ground A - Ground X แต่เราจะมาดูจุด ground ที่สำคัญๆ เพื่อช่วยให้มันนำกระแสไฟฟ้าได้ดีขึ้น เพราะรถมันใช้มานานแล้วนะดิ แต่ไม่รู้จะหาเจอหมดหรือเปล่า เอาแต่ที่เกี่ยวข้องกับการทำงานของเครื่องยนต์กับเกียร์ก็แล้วกัน Grounding point on Accord 4thGen
Grounding point on Accord 4thGen

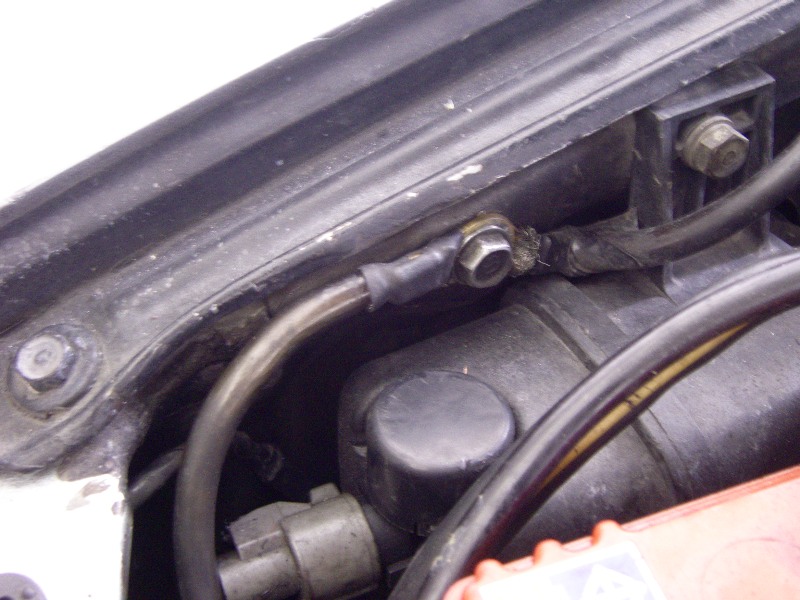

- Ground A อยู่แถว Right Front Corner of Engine Comp ก็คือ G1 ที่เล่นไปแล้วนั้นเอง

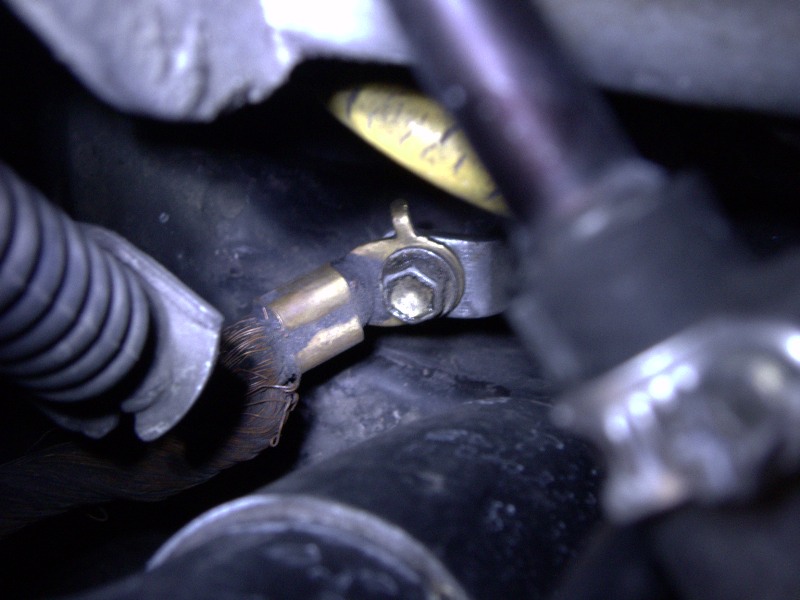

- Ground B อยู่แถว On Transmission Case อันนี้ก็เล่นไปแล้ว
- Ground C อยู่แถว Right Side of Engine Compt
- Groubd D On Power Steering Pump Bracket อันนี้ก็บริเวณแถวๆที่ขายึดปั๊มพวงมาลัย Power เดี๋ยวมันจะเชื่อม Ground E กับ F เข้าด้วยกันอีกที
- Ground E On Valve Cover อยู่บนฝา Valve ลากไปต่อกับ Ground D
- Ground F Left Side of Engine Compt แถวยางรองแท่นเครื่องด้านซ้าย
- Ground G Left Front Corner of Engine Compt

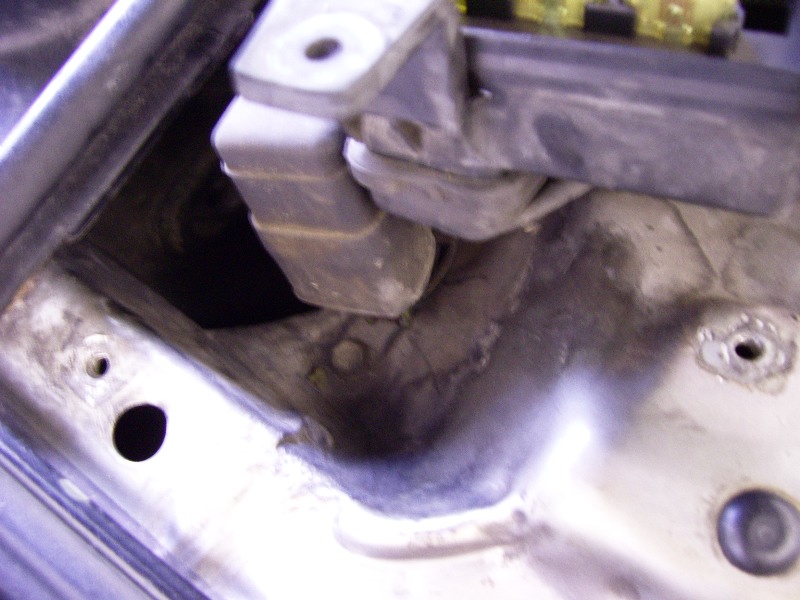

- Ground H Right Rear Corner of Engine Compt อันนี้ต้องไขกล่องฟิวส์ใต้ฝากระโปรงออกถึงจะเห็น

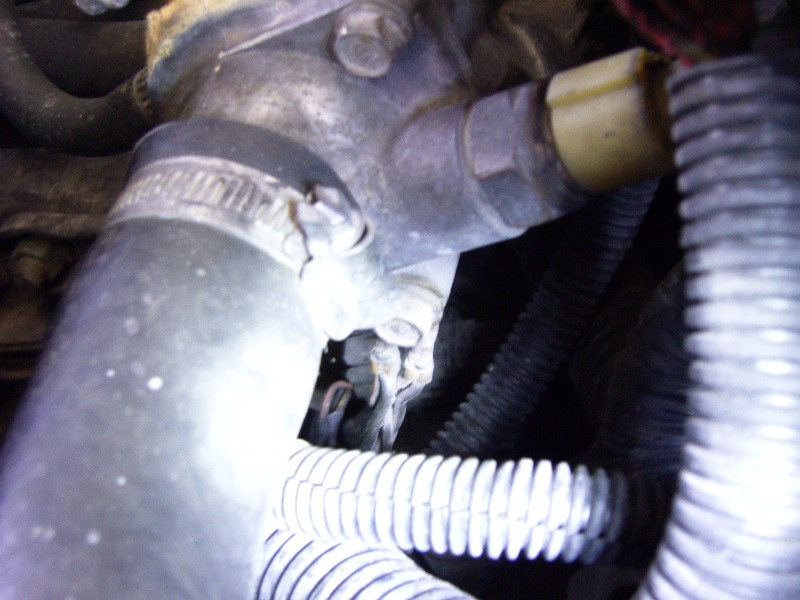

- Ground I Right Rear of Engine อันนี้จะอยู่ใต้คอน้ำด้านข้างครับ เป็น ground ร่วมของสาย Shield ของ NM,NC กับพวก Coolant Temp SW จาก ECU ก็มีวิ่งมาลงที่นี่ ถ้า Wire เพิ่มก็เนียนเลย
- Groubd J Top Right Side of Rear Tray
- Ground K Right Side of Trunk
- Ground L Below Center of Dash อันนี้ของ SRS
- Ground M Below Right Side 0f Dash พวกนี้เริ่มเข้ามาอยู่ในห้องโดยสารแล้ว
- Ground N Left Front Corner of Engine Compt
- Ground O Behind Center of Rear Seat สายดินของ Fuel Pump เขานะ
- Ground P Below Right Front Seat
- Ground Q Below Left Front Seat
- Ground R Below Right Front Seat เฉพาะ Wagon
- Ground S Below Left Side of Dash
- Ground T Right Rear of Corner Area เฉพาะ Wagon
- Ground U Left Side of Tailgate เฉพาะ Wagon
- Ground V Left rear of Cargo Area เฉพาะ Wagon
- Ground W Right Side of Tailgate เฉพาะ Wagon
- Ground X Top Left Side of Rear Tray
