WiFi MQTT ESP-01 with AHT21 Industrial Grade Temperature and Humidity Sensors

ขั้นตอนวิธีการทำอุปกรณ์  IoT เพื่อทำการค่าวัดอุณหภูมิและความชื้นแบบ Real-time แล้วทำการส่งข้อมูลที่วัดได้แบบไร้สายผ่าน WiFi ออก Internet ไปยัง MQTT Server เพื่อนำค่าที่ได้ไปแสดงผล เก็บบันทึก หรือประมวลผล ต่างๆ ได้ตามที่ต้องการ

Code:

อุปกรณ์:

• ESP-01S
• Sensor AHT21

เครื่องมือ:

• ESP-01 USB Adapter

ขั้นตอนการทำ:

• ติดตั้ง Adafruit AHTX0 library ให้ Arduino IDE
• Download ไฟล์ โปรแกรมด้านบน แก้ไข ชื่อและรหัสผ่าน ของ WiFi และ MQTT Server ให้ตรงกับที่ใช้งานอยู่ แล้วทำการ Flash EPS-01S ตามวิธีการ > How to Flash ESP-01 With HW-305 Programmer
• ทำการต่อวงจรตามผังไดอแกรมด้านล่าง

การประยุกต์ใช้งาน:

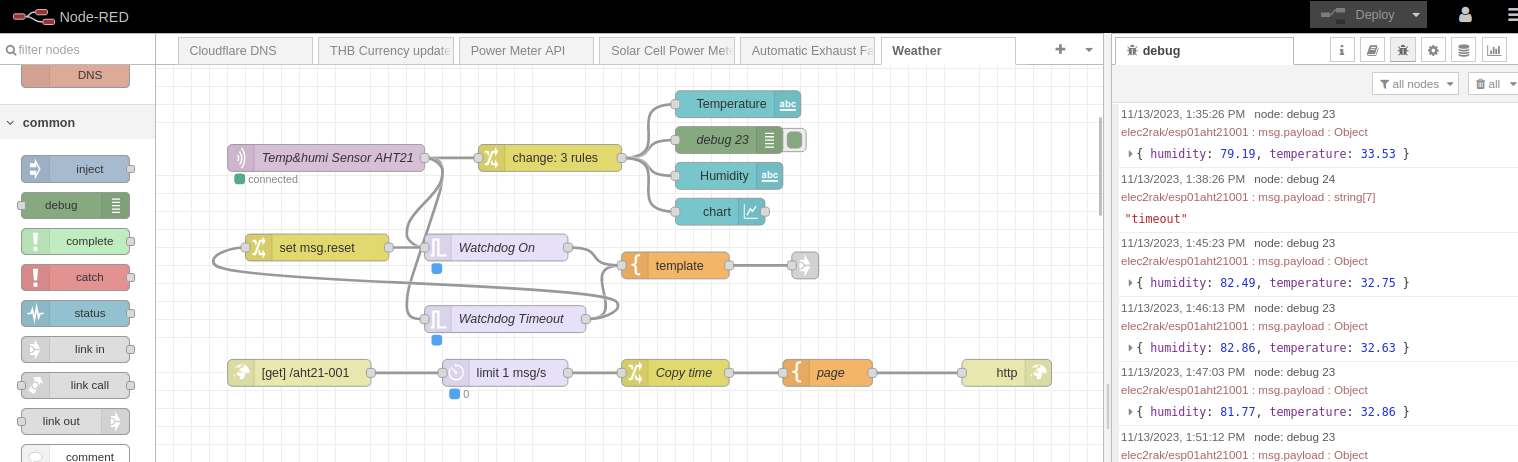

รับค่าจาก MQTT ด้วย Node-red นำมาประมวลผล เพื่อใช้งานในรูปแบบอื่นได้อีกไม่รู้จบ อาทิเช่น Real-time Dashboard, API, Line Bot, Line Notifly

• Restful API in Html format: https://nodered.elec2rak.com/aht21-001
• Restful API in JSON format: https://nodered.elec2rak.com/aht21-001-json
• Real-time Dashboard ข้อมูล update ทุกๆ 1 นาที: https://nodered.elec2rak.com/ui/#!/1

• Webservice with HTTP Javascript HTML page

• Webservice with Ajax HTML page

• นำไปเพิ่มเข้ากับระบบ Smart Home อย่าง Home Assistant Add general JSON MQTT Sensor to Home Assistant
• Using as dynamic overlay data information on OBS Streaming Video:

Refernece:

• • https://www.makeuseof.com/using-esp01-with-mqtt-how-to-connect-and-control-iot-devices/
  • https://www.instructables.com/IoT-MCU-Monitoring-Using-the-AskSensors-IoT-Platfo/

Complete Kit for this DIY project: WiFi MQTT Temperature and Humidity Sensor
